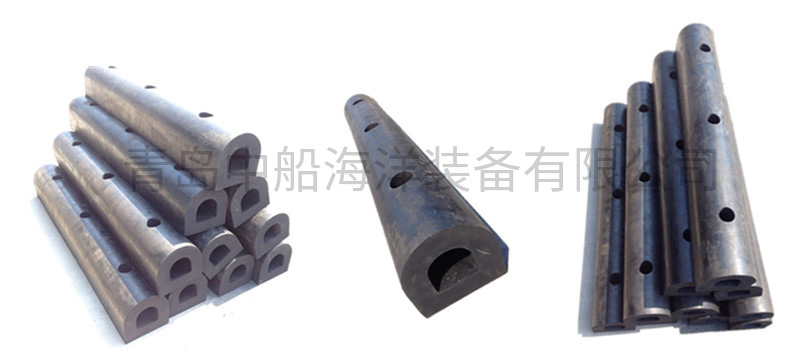

D型橡膠護舷
特點：
1. 反力適中，吸能量較高；
2. 安裝維修替換容易;
3. 特別適合框架式碼頭和碼頭上部護岸使用，也用于船舷防護。

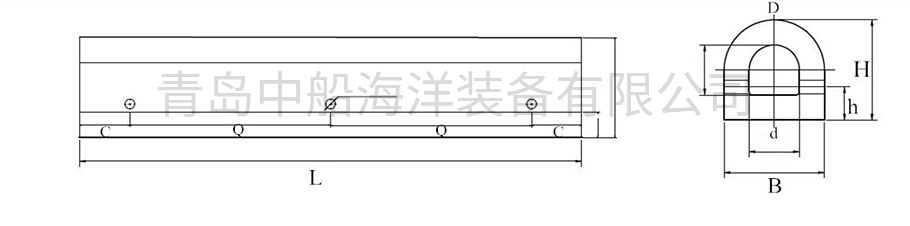

規格:
|
型號(mm) |
規格 |
||||||||
|
H |
B |
L |
孔數 |
Q |
c |
h |
D |
d |
|
|
D150×150×1000 |
150 |
150 |
1000 |
3 |
350 |
150 |
25 |
40 |
24 |
|
D200×200×1000 |
200 |
200 |
1000 |
3 |
350 |
150 |
35 |
55 |
30 |
|
D200×200×3000 |
200 |
200 |
3000 |
8 |
400 |
100 |
35 |
55 |
30 |
|
D250×250×1000 |
250 |
250 |
1000 |
3 |
350 |
150 |
35 |
60 |
30 |
|
D250×250×3000 |
250 |
250 |
3000 |
8 |
400 |
100 |
35 |
60 |
30 |
|
D300×300×1000 |
300 |
300 |
1000 |
3 |
350 |
150 |
40 |
65 |
32 |
|
D300×300×3000 |
300 |
300 |
3000 |
8 |
400 |
100 |
40 |
65 |
32 |
|
D300×360×1000 |
300 |
360 |
1000 |
3 |
350 |
150 |
40 |
65 |
32 |
|
D300×360×3000 |
300 |
360 |
3000 |
8 |
400 |
100 |
40 |
65 |
40 |
|
D400×400×1000 |
400 |
400 |
1000 |
3 |
400 |
150 |
55 |
80 |
32 |
|
D400×400×3000 |
400 |
400 |
3000 |
8 |
400 |
100 |
55 |
80 |
40 |
|
D500×500×1000 |
500 |
500 |
1000 |
3 |
350 |
150 |
90 |
97 |
45 |
|
D500×500×3000 |
500 |
500 |
3000 |
8 |
400 |
100 |
90 |
97 |
45 |
備注： 其它尺寸護舷可根據客戶需要制作。
結構:
性能:
|
型號(mm) |
規格 |
||
|
變形 (%) |
反力(KN) |
吸能量(KN-M) |
|
|
D150×150×1000 |
50 |
115 |
3.2 |
|
D200×200×1000 |
50 |
211 |
8.6 |
|
D250×250×1000 |
50 |
252 |
9.2 |
|
D300×300×1000 |
50 |
300 |
12 |
|
D300×360×1000 |
50 |
330 |
14.28 |
|
D400×400×1000 |
50 |
390 |
20 |
|
D500×500×1000 |
50 |
460 |
32 |
備注：設計壓縮量50%，性能公差±10%
金屬配件材料及要求:
|
序號No. |
名稱 Name |
材質 Material |
|
1 |
螺栓 Bolt |
Q235熱鍍鋅, 0Cr17Ni12M02 |
|
2 |
墊片 Washer |
Q235 |
|
3 |
預埋螺母 Pre-built-in nut |
Q235熱鍍鋅， 1Cr13(2Cr13) 1Cr18Ni9Ti |
|
4 |
地角桿 Foot rod |
Q235 |
|
5 |
地角板 Foot board |
Q235 |

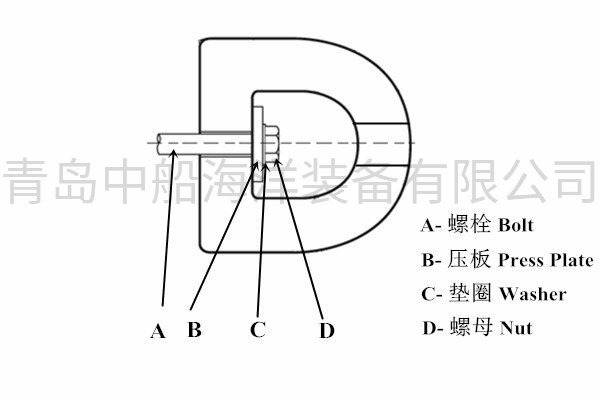

安裝：
|
配件尺寸 |
壓板 |
螺栓 |
墊圈 |
螺母 |
|||||||||||
|
B |
S |
b |
R |
e |
c |
Q |
L1 |
n |
D |
L |
L0 |
h |
GB |
GB |
|
|
D150×150×1000 |
50 |
8 |
24 |
12 |
20 |
140 |
350 |
980 |
3 |
M20 |
240 |
50 |
50 |
20 |
M20 |
|
D200×200×850 |
60 |
14 |
28 |
14 |
22 |
90 |
325 |
830 |
3 |
M24 |
350 |
60 |
70 |
24 |
M24 |
|
D200×200×900 |
60 |
14 |
28 |
14 |
22 |
140 |
600 |
880 |
2 |
M24 |
350 |
60 |
70 |
24 |
M24 |
|
D200×200×1000 |
60 |
14 |
28 |
14 |
22 |
140 |
350 |
980 |
3 |
M24 |
350 |
60 |
70 |
24 |
M24 |
|
D200×200×1500 |
60 |
14 |
28 |
14 |
22 |
140 |
400 |
1480 |
4 |
M24 |
350 |
60 |
70 |
24 |
M24 |
|
D300×300×850 |
100 |
16 |
34 |
17 |
28 |
90 |
325 |
830 |
3 |
M30 |
400 |
80 |
90 |
30 |
M30 |
|
D300×300×900 |
100 |
16 |
34 |
17 |
28 |
140 |
600 |
880 |
2 |
M30 |
400 |
80 |
90 |
30 |
M30 |
|
D300×300×1000 |
100 |
16 |
34 |
17 |
28 |
140 |
350 |
980 |
3 |
M30 |
400 |
80 |
90 |
30 |
M30 |
|
D300×300×1500 |
100 |
16 |
34 |
17 |
28 |
140 |
600 |
1480 |
3 |
M30 |
400 |
80 |
90 |
30 |
M30 |
|
D300×300×1500 |
110 |
16 |
34 |
17 |
28 |
140 |
400 |
1480 |
4 |
M30 |
400 |
80 |
90 |
30 |
M30 |
|
D300×300×1500 |
110 |
16 |
34 |
17 |
28 |
90 |
325 |
1480 |
5 |
M30 |
400 |
80 |
90 |
30 |
M30 |
|
D400×400×850 |
135 |
18 |
40 |
20 |
32 |
90 |
325 |
830 |
3 |
M36 |
500 |
110 |
116 |
36 |
M36 |
|
D400×400×1000 |
135 |
18 |
40 |
20 |
32 |
140 |
350 |
980 |
3 |
M36 |
500 |
110 |
116 |
36 |
M36 |
|
D400×400×1500 |
135 |
18 |
40 |
20 |
32 |
140 |
600 |
1480 |
3 |
M36 |
500 |
110 |
116 |
36 |
M36 |
|
D400×400×1500 |
135 |
18 |
40 |
20 |
32 |
140 |
400 |
1480 |
4 |
M36 |
500 |
110 |
116 |
36 |
M36 |
|
D400×400×1500 |
135 |
18 |
40 |
20 |
32 |
90 |
325 |
1480 |
5 |
M36 |
500 |
110 |
116 |
36 |
M36 |
|
D500×500×850 |
160 |
20 |
46 |
23 |
36 |
90 |
325 |
830 |
3 |
M42 |
600 |
130 |
126 |
42 |
M42 |
|
D500×500×1000 |
160 |
20 |
46 |
23 |
36 |
140 |
350 |
980 |
3 |
M42 |
600 |
130 |
126 |
42 |
M42 |
|
D500×500×1050 |
160 |
20 |
46 |
23 |
36 |
140 |
600 |
1480 |
3 |
M42 |
600 |
130 |
126 |
42 |
M42 |
|
D500×500×1500 |
160 |
20 |
46 |
23 |
36 |
140 |
400 |
1480 |
4 |
M42 |
600 |
130 |
126 |
42 |
M42 |
|
D500×500×1500 |
160 |
20 |
46 |
23 |
36 |
90 |
325 |
1480 |
5 |
M42 |
600 |
130 |
120 |
42 |
M42 |
